MC-YX型雨雪傳感器

產品使用手冊











北京盟創偉業科技有限公司

   本公司鄭重承諾：凡是采購我公司傳感器的用戶，我公司提供免費一對一的技術支持（接線方法、數據解析、維護保養等知識），直至用戶掌握使用。





1

概述



雨雪傳感器利用雨水的導電特性，采用先進檢測電路，表面柵形電極感應外界雨雪情況，檢測是否有雨雪，內部采用進口智能微處理器，反應靈敏、測量精度高。內置自動加熱裝置可排除雨雪附著的干擾，保障系統的正常運行。繼電器為一組常開、一組常閉，方便安裝使用。



2

特點



1、體積小，安裝方便

2、結構設計合理，密封性好

3、傳輸距離長，抗干擾能力強



3

適用范圍



適用于實現對雨雪有無的測量，可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的雨雪有無定性測量



4

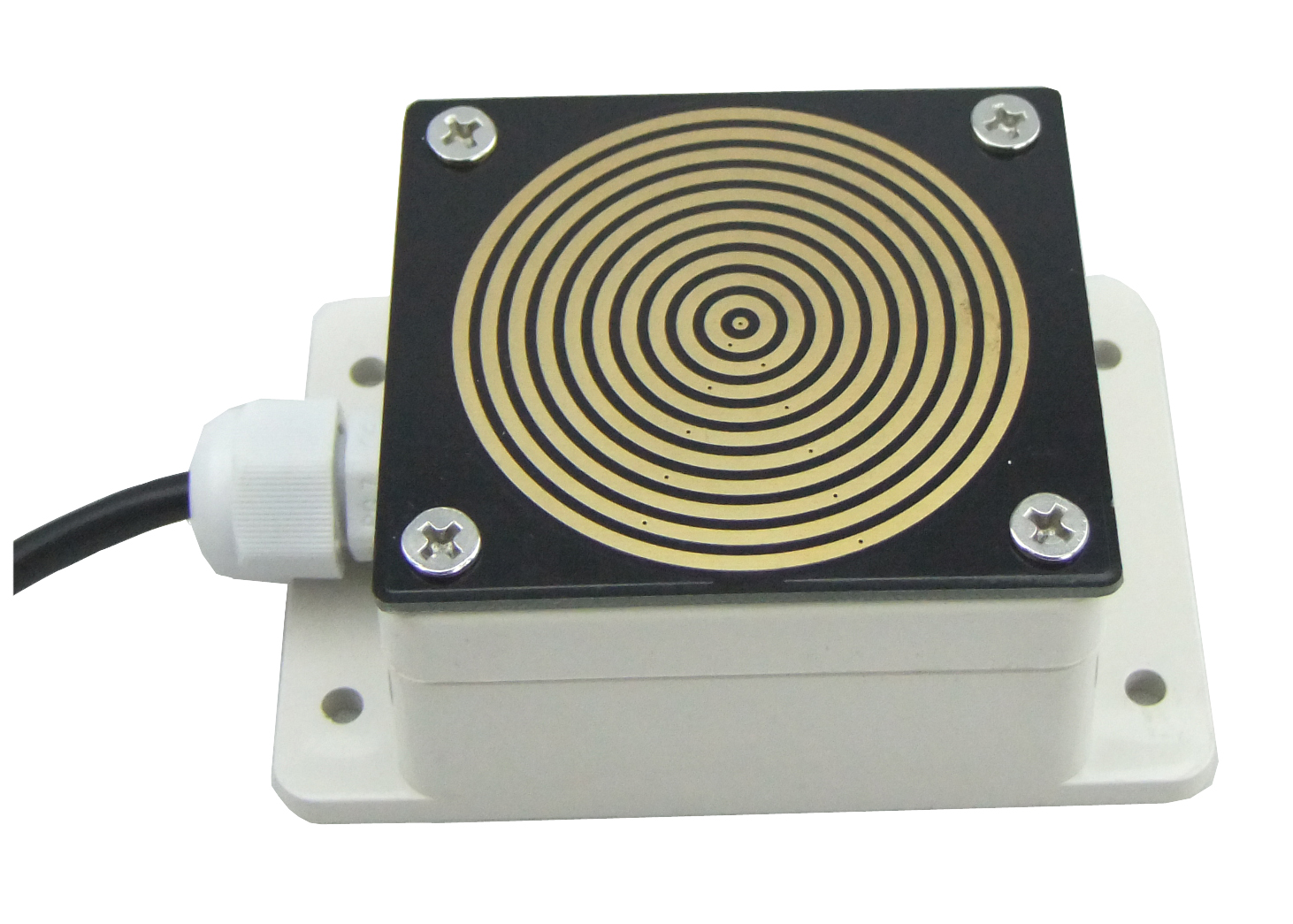

外形規格









5

接線方式



棕線：12～24V DC

黑線：負極

藍線、灰線：繼電器開關

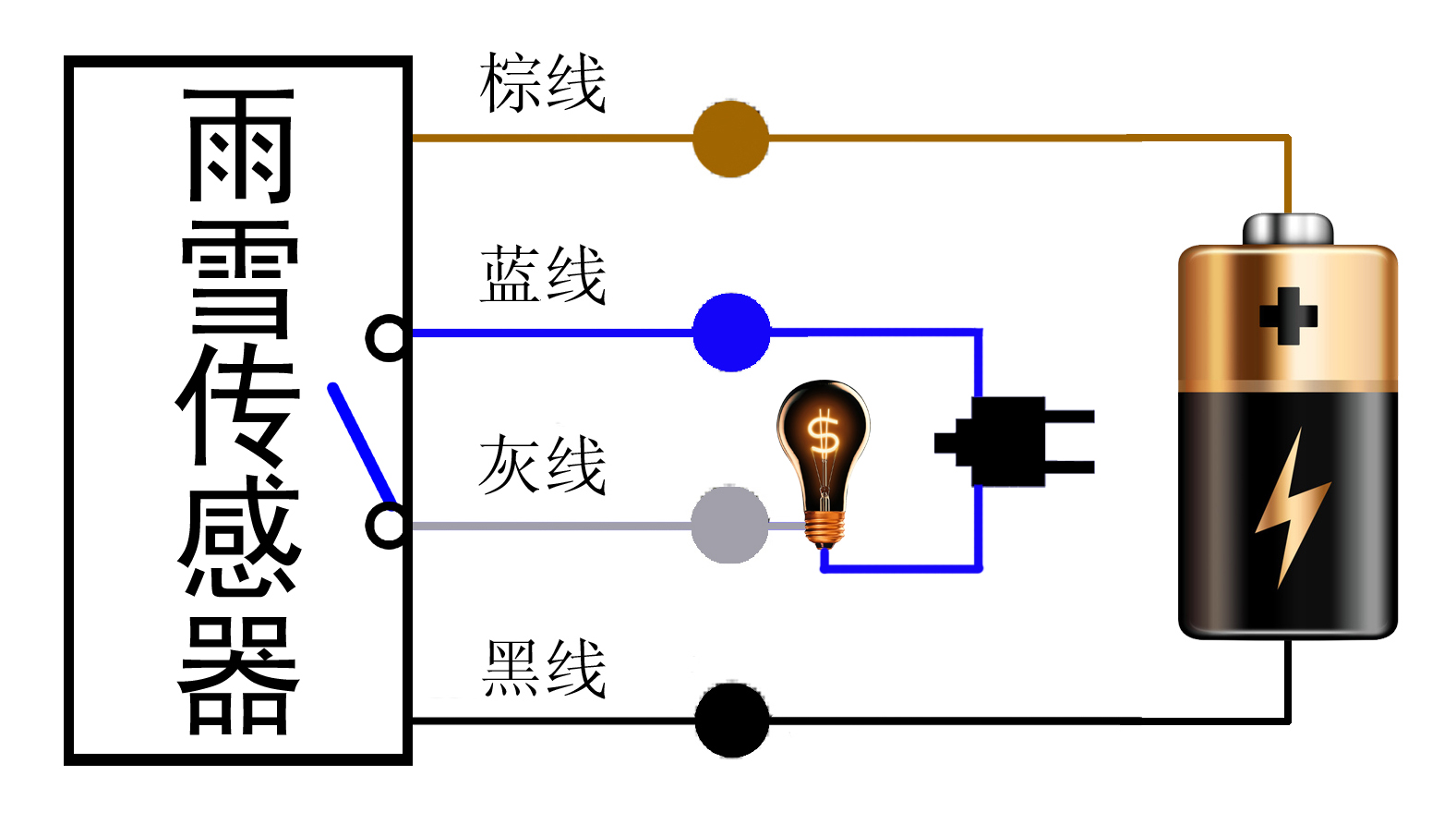

具體接線方式如下圖所示







RS485的接線方式：紅色：電源正極         黑色：電源負極

                   綠色：信號A           黃色：信號B



注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞

RS485協議報文



1. 修改地址，例如：將地址為01的傳感器改地址為02，主機→從機

2.

原地址	功能碼	預留1	預留2	預留3	新地址	CRC16低	CRC16高
01	06	00	00	00	02	08	0B



若傳感器接收正確，原樣返回





3. 如果忘記傳感器的地址，可以使用廣播地址FE來更改，主機→從機

廣播地址	功能碼	預留1	預留2	預留3	新地址	CRC16低	CRC16高
FE	06	00	00	00	01	5C	05

若傳感器接收正確，則原樣返回

注：使用廣播地址FE時主機在同一時間只能接一個從機。

6

安裝方式



安裝時，應保持傳感器感應面與水平面成15度夾角，以防雨、雪的堆積對傳感器測量造成影響。



7

維護和保養



本儀器是具有優良設計和功能原理的科技產品，應注意維護和保養。下列建議將幫助您有效使用保養服務。

避免儀器被刮劃，保持外部保護膜完整性，增加儀器使用壽命

粗暴地對待儀器會毀壞內部電路板的結構

使用清潔、干燥的軟布清潔儀器外部



8

產品保修



本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
